AV音視頻矩陣切換器

AV模擬音視頻信號矩陣切換系統

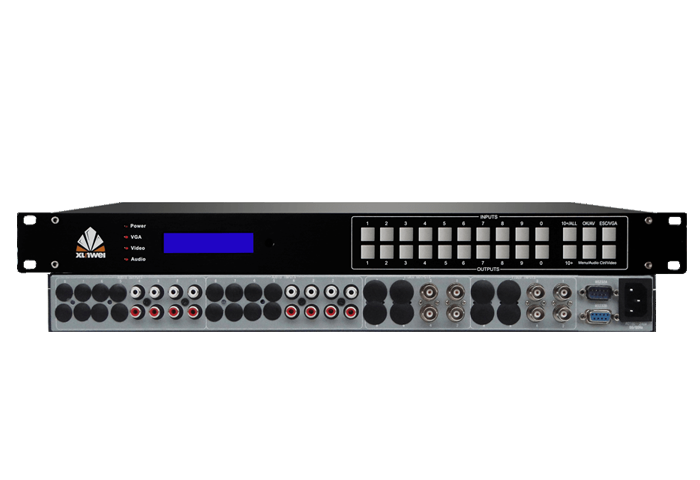

4路AV音視頻矩陣切換器

產品簡介

XUNWEI? AV音視頻矩陣是訊維研發生產的多通道輸入輸出音頻視頻矩陣系統產品，用于將多個視頻信號與立體聲音頻信號切換到輸出通道中的任一輸出通道。AV矩陣切換器系列專為適應復合視頻和立體聲音頻切換系統的要求，具有RS-232通訊接口和，方便與電腦、遙控系統或各種遠端控制設備連接應用。訊維AV矩陣切換器廣泛的應用于會議中心和會議廳的視頻和音頻路由的要求，指揮和控制中心，大學的教學樓，家庭影院和大型住宅系統，商業娛樂系統，以及其他許多高層次的場所。

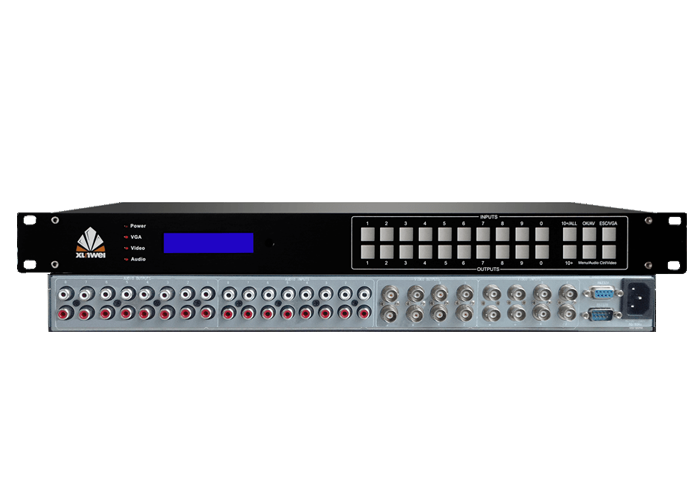

8路AV音視頻矩陣切換器

產品特性



●PAL/NTSC制式：支持PAL/NTSC制式標準的復合視頻信號，制式自適應。
●預案管理：提供最多32個用戶自定義的輸出通道配置方案，在客戶端可以輕松管理預案的調用與管理。
●控制靈活：支持RS32（軟件）、面板、遙控、網絡（選配）等多種控制方式。
●自動輪巡：可設置輪巡通道、時間、間隔，可輕松實現信號自動切換。
●音視頻分控：可實現音視頻同步或異步控制。

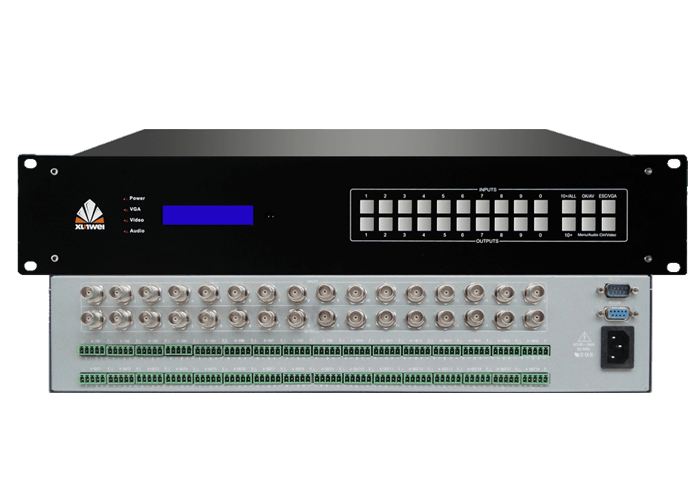

16路AV音視頻矩陣切換器

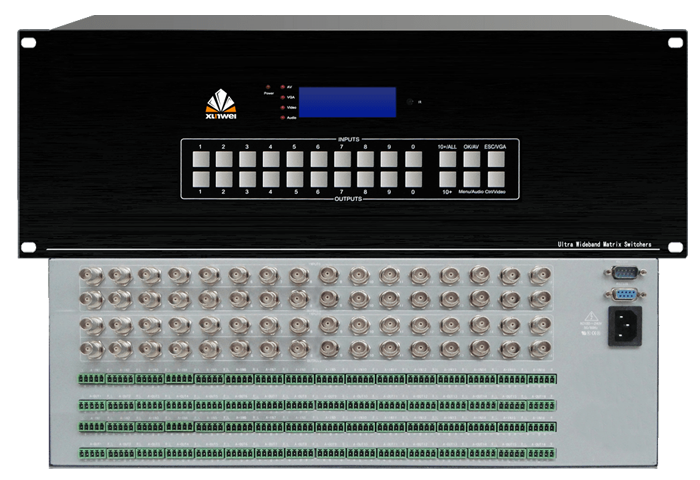

32路AV音視頻矩陣切換器
AV音視頻矩陣切換器系列
  • 信號輸入
    4路
  • 信號輸出
    4路
  • 帶寬(速率)
    150MHz
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大傳播延時
    5ns(±1)
  • 切換速度
    ≤180ns
  • 視頻制式
    PAL/NTSC制式自適應
  • 信號類型
    AV音視頻信號
  • 接口
    視頻：BNC/RCA 音頻：RCA/鳳凰端子
  • 最小電平
    0.5Vp-p
  • 最大電平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波損耗
    -30db@5MHz
  • 控制方式
    面板、遙控、軟件、網絡
  • 控制接口
    RS-232(DB9)
  • 電 源
    100VAC~240VAC,50/60Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品尺寸
    1U
  • 信號輸入
    8路
  • 信號輸出
    8路
  • 帶寬(速率)
    150MHz
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大傳播延時
    5ns(±1)
  • 切換速度
    ≤180ns
  • 視頻制式
    PAL/NTSC制式自適應
  • 信號類型
    AV音視頻信號
  • 接口
    視頻：BNC/RCA 音頻：RCA/鳳凰端子
  • 最小電平
    0.5Vp-p
  • 最大電平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波損耗
    -30db@5MHz
  • 控制方式
    面板、遙控、軟件、網絡
  • 控制接口
    RS-232(DB9)
  • 電 源
    100VAC~240VAC,50/60Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品尺寸
    1U
  • 信號輸入
    16路
  • 信號輸出
    16路
  • 帶寬(速率)
    150MHz
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大傳播延時
    5ns(±1)
  • 切換速度
    ≤180ns
  • 視頻制式
    PAL/NTSC制式自適應
  • 信號類型
    AV音視頻信號
  • 接口
    視頻：BNC/RCA 音頻：RCA/鳳凰端子
  • 最小電平
    0.5Vp-p
  • 最大電平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波損耗
    -30db@5MHz
  • 控制方式
    面板、遙控、軟件、網絡
  • 控制接口
    RS-232(DB9)
  • 電 源
    100VAC~240VAC,50/60Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品尺寸
    2U
  • 信號輸入
    32路
  • 信號輸出
    32路
  • 帶寬(速率)
    150MHz
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大傳播延時
    5ns(±1)
  • 切換速度
    ≤180ns
  • 視頻制式
    PAL/NTSC制式自適應
  • 信號類型
    AV音視頻信號
  • 接口
    視頻：BNC/RCA 音頻：RCA/鳳凰端子
  • 最小電平
    0.5Vp-p
  • 最大電平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波損耗
    -30db@5MHz
  • 控制方式
    面板、遙控、軟件、網絡
  • 控制接口
    RS-232(DB9)
  • 電 源
    100VAC~240VAC,50/60Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品尺寸
    4U
