VGA矩陣切換器

VGA高清模擬信號矩陣切換系統
4路VGA矩陣切換器

產品簡介

XUNWEI? VGA矩陣切換器是訊維研發生產的多通道輸入輸出VGA信號高清矩陣產品，可連接多個不同的VGA信號及立體聲輸入源, 多不同的VGA接收顯示設備及音頻輸出。VGA系列矩陣切換器采用性能極高的專業矩陣處理芯片，輸出更加穩定，圖像清晰無重影。信號頻寬達600MHz，帶有斷電現場保護，LCD液晶顯示，內嵌智能控制及管理軟件，提供RS232通訊接口，可以與PC，遙控系統或各種遠端控制設備配合使用。訊維VGA矩陣提供聯網接口，可以讓多臺矩陣串聯使用，以擴充多路端口。廣泛應用于廣播電視工程，多媒體會議廳，大屏幕顯示工程，電視教學，指揮控制中心等場合。
8路VGA矩陣切換器

產品特性



●1080P分辨率：采用超強圖像處理芯片，輕松實現1080P（1920*1080）高清分辨率。
●預案管理：提供最多32個用戶自定義的輸出通道配置方案，在客戶端可以輕松管理預案的調用與管理。
●模塊化設計：采用模塊化設計，即機箱加板卡，可根據現場需求自由擴展。（部分型號）
●控制靈活：支持RS32（軟件）、面板、遙控、網絡（選配）等多種控制方式。
●自動輪巡：可設置輪巡通道、時間、間隔，可輕松實現信號自動切換。

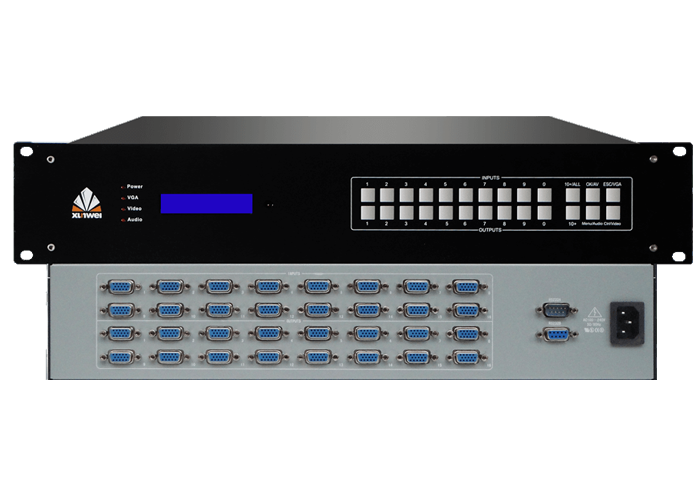

16路VGA矩陣切換器

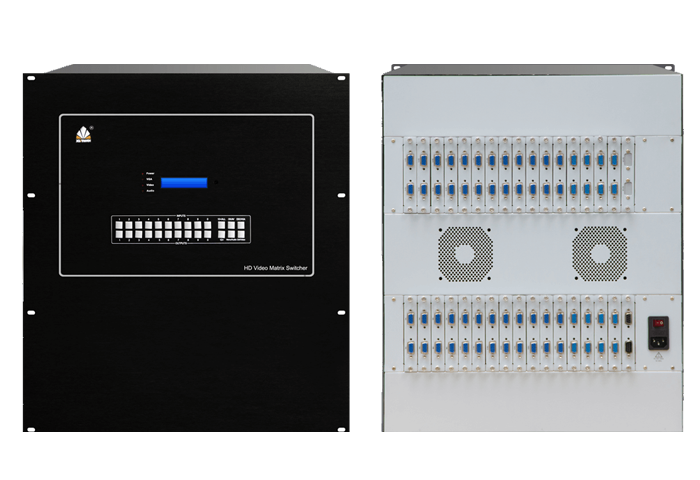

32路VGA矩陣切換器
VGA矩陣切換器系列
  • 信號輸入
    4路
  • 信號輸出
    4路
  • 帶寬(速率)
    600MHz
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大傳播延時
    5ns(±1)
  • 切換速度
    ≤180ns
  • 輸出分辨率
    1080P/60Hz（1920*1080）
  • 信號類型
    VGA模擬信號
  • 接口
    VGA(DB15)
  • 最小電平
    0.5Vp-p
  • 最大電平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波損耗
    -30db@5MHz
  • 控制方式
    面板、遙控、軟件、網絡
  • 控制接口
    RS-232(DB9)
  • 電 源
    100VAC~240VAC,50/60Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品尺寸
    1U
  • 信號輸入
    8路
  • 信號輸出
    8路
  • 帶寬(速率)
    600MHz
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大傳播延時
    5ns(±1)
  • 切換速度
    ≤180ns
  • 輸出分辨率
    1080P/60Hz（1920*1080）
  • 信號類型
    VGA模擬信號
  • 接口
    VGA(DB15)
  • 最小電平
    0.5Vp-p
  • 最大電平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波損耗
    -30db@5MHz
  • 控制方式
    面板、遙控、軟件、網絡
  • 控制接口
    RS-232(DB9)
  • 電 源
    100VAC~240VAC,50/60Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品尺寸
    1U
  • 信號輸入
    16路
  • 信號輸出
    16路
  • 帶寬(速率)
    600MHz
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大傳播延時
    5ns(±1)
  • 切換速度
    ≤180ns
  • 輸出分辨率
    1080P/60Hz（1920*1080）
  • 信號類型
    VGA模擬信號
  • 接口
    VGA(DB15)
  • 最小電平
    0.5Vp-p
  • 最大電平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波損耗
    -30db@5MHz
  • 控制方式
    面板、遙控、軟件、網絡
  • 控制接口
    RS-232(DB9)
  • 電 源
    100VAC~240VAC,50/60Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品尺寸
    2U
  • 信號輸入
    32路
  • 信號輸出
    32路
  • 帶寬(速率)
    600MHz
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大傳播延時
    5ns(±1)
  • 切換速度
    ≤180ns
  • 輸出分辨率
    1080P/60Hz（1920*1080）
  • 信號類型
    VGA模擬信號
  • 接口
    VGA(DB15)
  • 最小電平
    0.5Vp-p
  • 最大電平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波損耗
    -30db@5MHz
  • 控制方式
    面板、遙控、軟件、網絡
  • 控制接口
    RS-232(DB9)
  • 電 源
    100VAC~240VAC,50/60Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品尺寸
    12U
