高清混合矩陣

模塊化、單卡單路、無縫切換、數?；旌暇仃嚽袚Q系統

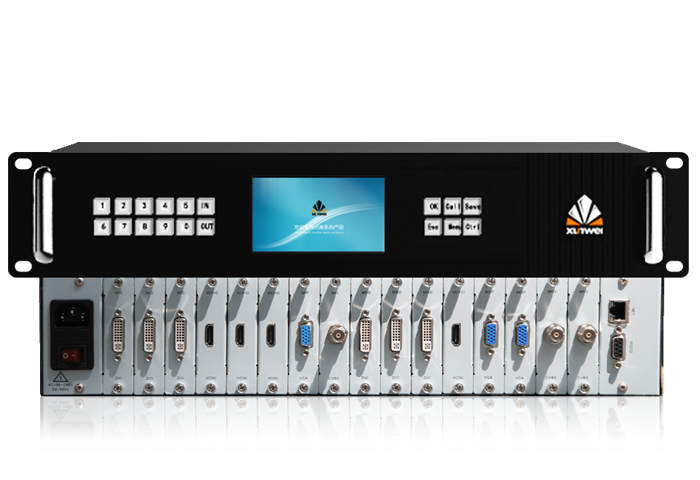

8路高清混合矩陣

產品簡介

XUNWEI?新一代研發生產的多個模擬和數字矩陣整合于一個真正模塊化、可擴展、可現場配置的高清混合矩陣。其最大的特點是采用插卡式機箱設計，非常適合于在最短的時間內，花費最少的人力成本來安裝新的或替換已有的矩陣切換器板卡。從8、16&17、36、72、最大可配置為 144x144?？蛇x擇HDMI、DVI、VGA&RGB、3G-SDI、CVBS、YPBPR、Fiber、HDBaseT等接口形式作為輸入輸出，解決了視音頻會議項目中由于視頻信號源種類繁多，各種信號不兼容的困難，并最大程度的節省成本，利于系統升級、擴容及維護。
8路高清混合矩陣

產品特性



●遠程云控制：通過WIFI\2G\3G\4G\5G、Internet等網絡用戶可運用智能手機(Android、iPhone)、平板電腦、臺式電腦等可輕松實現遠程控制矩陣設備;
●圖像調節：圖像位置、圖像大小、相位移動功能;
●單卡單路：采用單路可拔插板卡設計，支持CVBS、YPBPR、VGA、HDMI、DVI、3G-SDI、HDBaseT、Fiber信號輸入輸出，每張板卡可配置不同的分辨率;
●無縫切換：支持各種數字、模擬信號間的無縫切換，切換過程無黑屏、無延時;
●觸摸屏技術：根據機箱規格分別配置7/12.1寸電容觸摸屏，帶來所觸即所得的操作便捷;
●APP控制：可通過安卓或蘋果APP商城下載矩陣控制軟件APP，安裝APP后可通過手機或平板電腦對矩陣進行遠程控制;
●4K分辨率：支持4K（3840*2160）分辨率圖像輸入輸出切換顯示，為你帶來震撼的視覺體驗。

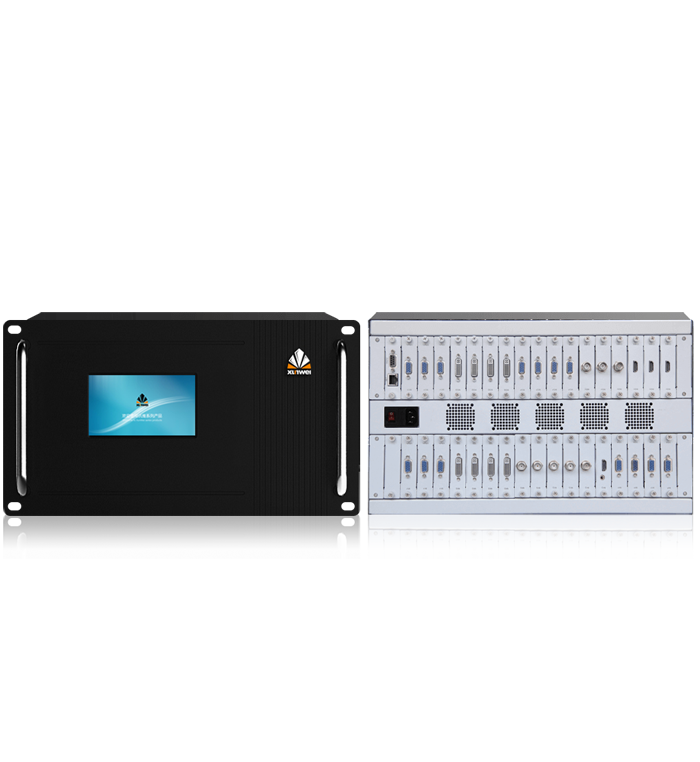

16路高清混合矩陣

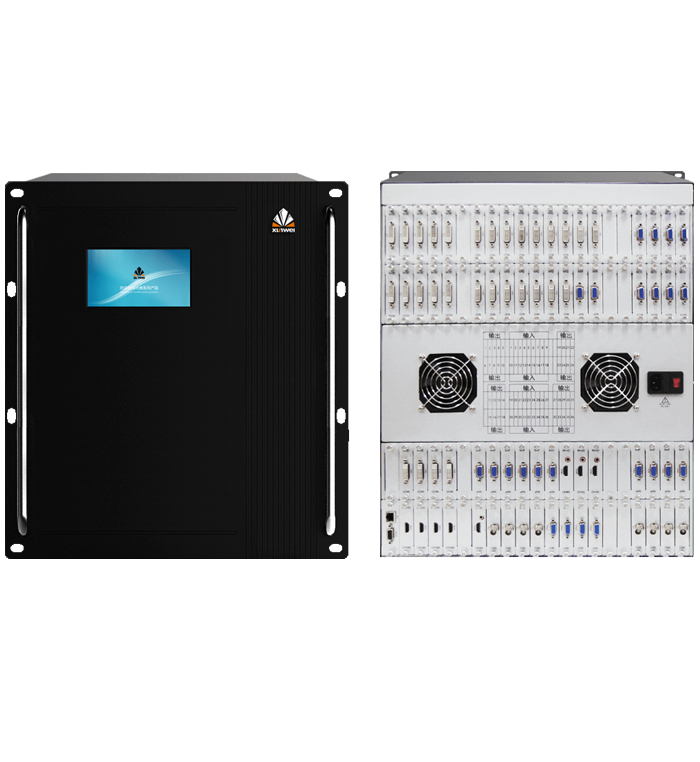

32路高清混合矩陣
高清混合矩陣系列
  • 信號輸入
    8路
  • 信號輸出
    8路
  • 帶寬(速率)
    12.95Gbps
  • 通道間隔離度
    >65dB
  • 最大傳播延時
    5ns(±1ns)
  • 切換速度
    ≤100ns（支持無縫切換）
  • 信號輸入
    CVBS、YPBPR、VGA、DVI、3G-SDI、HDMI、Fiber、HDBaseT
  • 信號輸出
    CVBS、YPBPR、VGA、DVI、3G-SDI、HDMI、Fiber、HDBaseT
  • 支持分辨率
    4K/30Hz（3840*2160），1080P/60Hz
  • 控制方式
    面板、遙控、軟件、網絡
  • 面板按鍵
    觸點
  • 控制接口
    RS-232(DB9)
  • TCP/IP接口
    RJ45
  • 網絡控制協議
    UDP;TCP/IP
  • 電 源
    100VAC ~ 240VAC, 50/60 Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 環境溫度濕度
    0℃-50℃，5%~75%
  • 尺寸
    標準機架式2U
  • 信號輸入
    16路
  • 信號輸出
    16路
  • 帶寬(速率)
    12.95Gbps
  • 通道間隔離度
    >65dB
  • 最大傳播延時
    5ns(±1ns)
  • 切換速度
    ≤100ns（支持無縫切換）
  • 信號輸入
    CVBS、YPBPR、VGA、DVI、3G-SDI、HDMI、Fiber、HDBaseT
  • 信號輸出
    CVBS、YPBPR、VGA、DVI、3G-SDI、HDMI、Fiber、HDBaseT
  • 支持分辨率
    4K/30Hz（3840*2160），1080P/60Hz
  • 控制方式
    面板、遙控、軟件、網絡
  • 面板按鍵
    觸點
  • 控制接口
    RS-232(DB9)
  • TCP/IP接口
    RJ45
  • 網絡控制協議
    UDP;TCP/IP
  • 電 源
    100VAC ~ 240VAC, 50/60 Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 環境溫度濕度
    0℃-50℃，5%~75%
  • 尺寸
    標準機架式4U
  • 信號輸入
    36路
  • 信號輸出
    36路
  • 帶寬(速率)
    12.95Gbps
  • 通道間隔離度
    >65dB
  • 最大傳播延時
    5ns(±1ns)
  • 切換速度
    ≤100ns（支持無縫切換）
  • 信號輸入
    CVBS、YPBPR、VGA、DVI、3G-SDI、HDMI、Fiber、HDBaseT
  • 信號輸出
    CVBS、YPBPR、VGA、DVI、3G-SDI、HDMI、Fiber、HDBaseT
  • 支持分辨率
    4K/30Hz（3840*2160），1080P/60Hz
  • 控制方式
    面板、遙控、軟件、網絡
  • 面板按鍵
    觸點
  • 控制接口
    RS-232(DB9)
  • TCP/IP接口
    RJ45
  • 網絡控制協議
    UDP;TCP/IP
  • 電 源
    100VAC ~ 240VAC, 50/60 Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 環境溫度濕度
    0℃-50℃，5%~75%
  • 尺寸
    標準機架式12U
  • 信號輸入
    80路
  • 信號輸出
    80路
  • 帶寬(速率)
    12.95Gbps
  • 通道間隔離度
    >65dB
  • 最大傳播延時
    5ns(±1ns)
  • 切換速度
    ≤100ns（支持無縫切換）
  • 信號輸入
    CVBS、YPBPR、VGA、DVI、3G-SDI、HDMI、Fiber、HDBaseT
  • 信號輸出
    CVBS、YPBPR、VGA、DVI、3G-SDI、HDMI、Fiber、HDBaseT
  • 支持分辨率
    4K/30Hz（3840*2160），1080P/60Hz
  • 控制方式
    面板、遙控、軟件、網絡
  • 面板按鍵
    觸點
  • 控制接口
    RS-232(DB9)
  • TCP/IP接口
    RJ45
  • 網絡控制協議
    UDP;TCP/IP
  • 電 源
    100VAC ~ 240VAC, 50/60 Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 環境溫度濕度
    0℃-50℃，5%~75%
  • 尺寸
    標準機架式20U
  • 信號輸入
    144路
  • 信號輸出
    144路
  • 帶寬(速率)
    12.95Gbps
  • 通道間隔離度
    >65dB
  • 最大傳播延時
    5ns(±1ns)
  • 切換速度
    ≤100ns（支持無縫切換）
  • 信號輸入
    CVBS、YPBPR、VGA、DVI、3G-SDI、HDMI、Fiber、HDBaseT
  • 信號輸出
    CVBS、YPBPR、VGA、DVI、3G-SDI、HDMI、Fiber、HDBaseT
  • 支持分辨率
    4K/30Hz（3840*2160），1080P/60Hz
  • 控制方式
    面板、遙控、軟件、網絡
  • 面板按鍵
    觸點
  • 控制接口
    RS-232(DB9)
  • TCP/IP接口
    RJ45
  • 網絡控制協議
    UDP;TCP/IP
  • 電 源
    100VAC ~ 240VAC, 50/60 Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 環境溫度濕度
    0℃-50℃，5%~75%
  • 尺寸
    標準機架式40U
