SDI數字光端機

SDI高清數字非壓縮光端機

產品簡介

XUNWEI?SDI光端機設計和生產是適用于電視行業的高可靠、高性能的串行數字光傳輸設備，信號格式從19.4Mbps到2.97Gbps, 系統支持符合SMPTE424M，SMPTE292M，SMPTE259M，SMPTE297M，SMPTE305M，SMPTE310M標準,以及DVB-ASI（EN50083-9）等數字電視格式的信號,滿足工業級和廣電產品相關標準要求。目前，SDI光端機廣泛應用在公安、消防、軍事、氣象、鐵路、航空等多個領域的長距離高清數字SDI信號延長傳輸?shù)墓こ讨小?

產品特性



●數字非壓縮：采用全數字、無壓縮、高清傳輸方式，圖像清晰穩定。
●外部接口：支持RS232、RS458、ETH等外部接口，采用單根光纖中的單芯實施傳輸，大大降低成本。
●高清分辨率：支持UXGA 1280*1024/,HDTV 1080p 1920*1080@60Hz分辨率的信號傳輸。
●遠距傳輸：支持單模0~120KM、多模0~300M的距離傳輸。
●光電自適應：采用先進的自適應技術，使用時無需進行電氣光學調節。
●多種規格：支持單路、2路、4路、多路HDMI信號傳輸，可提供獨立式、1U機架式和4U機架式安裝規格。
SDI數字光端機系列

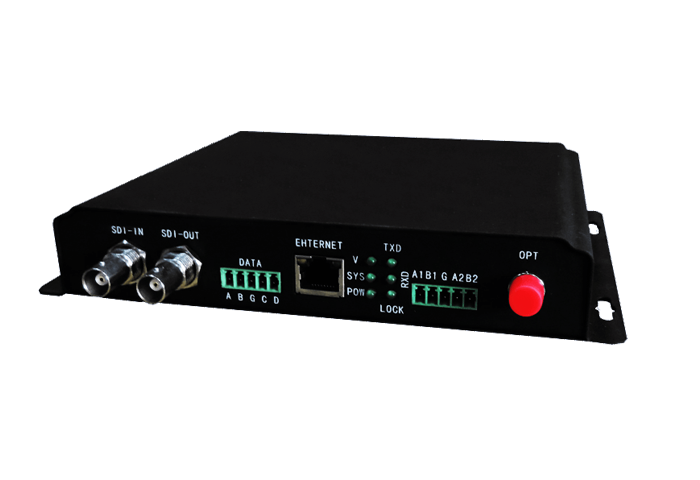

  • 信號輸入
    1路
  • 信號輸出
    1路
  • 接口標準
    SMPTE 424M, SMPTE 292M, SMPTE 344M, SMPTE259M, and DVB-ASI compliant
  • 視頻接口
    BNC
  • 輸入帶寬
    270M Hz~2.97GHz
  • 輸入輸出電平
    800mV P-P
  • 輸入阻抗
    75Ω
  • 返回?fù)p耗
    ＜-40dB@5MHz
  • 傳輸類型
    單模單纖（多模可選）
  • 傳輸距離
    0~20Km/40Km/60Km/80Km/120Km
  • 工作波長
    1310nm-1620nm
  • 輸出光功率
    -5～-10dBm
  • 接收靈敏度
    -26dBm (-30dBm for 60km)
  • 音頻接口
    3.5mm
  • 音頻類型
    雙向立體聲音頻
  • 數字采樣
    96K
  • 信噪比（SNR）
    ＞75dB
  • 音頻阻抗
    600Ω 非平衡
  • 數據接口
    工業標準接線端子
  • 數據類型
    RS485/RS232
  • 支持速率
    0-400Kbps
  • 誤碼率
    <10-9
  • 平均無故障工作時間
    ＞10萬小時
  • 產品規格
    獨立式：220L×130W×33H（mm）
  • 信號輸入
    2路
  • 信號輸出
    2路
  • 接口標準
    SMPTE 424M, SMPTE 292M, SMPTE 344M, SMPTE259M, and DVB-ASI compliant
  • 視頻接口
    BNC
  • 輸入帶寬
    270M Hz~2.97GHz
  • 輸入輸出電平
    800mV P-P
  • 輸入阻抗
    75Ω
  • 返回?fù)p耗
    ＜-40dB@5MHz
  • 傳輸類型
    單模單纖（多?？蛇x）
  • 傳輸距離
    0~20Km/40Km/60Km/80Km/120Km
  • 工作波長
    1310nm-1620nm
  • 輸出光功率
    -5～-10dBm
  • 接收靈敏度
    -26dBm (-30dBm for 60km)
  • 音頻接口
    3.5mm
  • 音頻類型
    雙向立體聲音頻
  • 數字采樣
    96K
  • 信噪比（SNR）
    ＞75dB
  • 音頻阻抗
    600Ω 非平衡
  • 數據接口
    工業標準接線端子
  • 數據類型
    RS485/RS232
  • 支持速率
    0-400Kbps
  • 誤碼率
    <10-9
  • 平均無故障工作時間
    ＞10萬小時
  • 產品規格
    1U機架式：485L×255W×46H（mm）
  • 信號輸入
    4路
  • 信號輸出
    4路
  • 接口標準
    SMPTE 424M, SMPTE 292M, SMPTE 344M, SMPTE259M, and DVB-ASI compliant
  • 視頻接口
    BNC
  • 輸入帶寬
    270M Hz~2.97GHz
  • 輸入輸出電平
    800mV P-P
  • 輸入阻抗
    75Ω
  • 返回?fù)p耗
    ＜-40dB@5MHz
  • 傳輸類型
    單模單纖（多模可選）
  • 傳輸距離
    0~20Km/40Km/60Km/80Km/120Km
  • 工作波長
    1310nm-1620nm
  • 輸出光功率
    -5～-10dBm
  • 接收靈敏度
    -26dBm (-30dBm for 60km)
  • 音頻接口
    3.5mm
  • 音頻類型
    雙向立體聲音頻
  • 數字采樣
    96K
  • 信噪比（SNR）
    ＞75dB
  • 音頻阻抗
    600Ω 非平衡
  • 數據接口
    工業標準接線端子
  • 數據類型
    RS485/RS232
  • 支持速率
    0-400Kbps
  • 誤碼率
    <10-9
  • 平均無故障工作時間
    ＞10萬小時
  • 產品規格
    2U機架式：485L×255W×92H（mm）

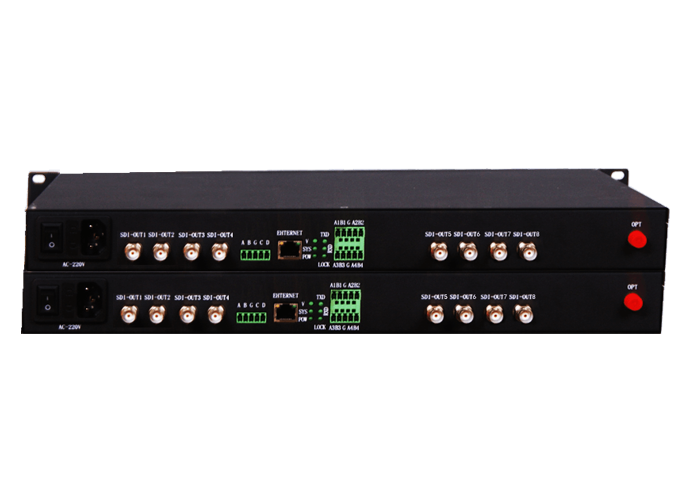

  • 信號輸入
    8路
  • 信號輸出
    8路
  • 接口標準
    SMPTE 424M, SMPTE 292M, SMPTE 344M, SMPTE259M, and DVB-ASI compliant
  • 視頻接口
    BNC
  • 輸入帶寬
    270M Hz~2.97GHz
  • 輸入輸出電平
    800mV P-P
  • 輸入阻抗
    75Ω
  • 返回?fù)p耗
    ＜-40dB@5MHz
  • 傳輸類型
    單模單纖（多?？蛇x）
  • 傳輸距離
    0~20Km/40Km/60Km/80Km/120Km
  • 工作波長
    1310nm-1620nm
  • 輸出光功率
    -5～-10dBm
  • 接收靈敏度
    -26dBm (-30dBm for 60km)
  • 音頻接口
    3.5mm
  • 音頻類型
    雙向立體聲音頻
  • 數字采樣
    96K
  • 信噪比（SNR）
    ＞75dB
  • 音頻阻抗
    600Ω 非平衡
  • 數據接口
    工業標準接線端子
  • 數據類型
    RS485/RS232
  • 支持速率
    0-400Kbps
  • 誤碼率
    <10-9
  • 平均無故障工作時間
    ＞10萬小時
  • 產品規格
    4U機架式：485L×280W×195H（mm）
  • 信號輸入
    16路
  • 信號輸出
    16路
  • 接口標準
    SMPTE 424M, SMPTE 292M, SMPTE 344M, SMPTE259M, and DVB-ASI compliant
  • 視頻接口
    BNC
  • 輸入帶寬
    270M Hz~2.97GHz
  • 輸入輸出電平
    800mV P-P
  • 輸入阻抗
    75Ω
  • 返回?fù)p耗
    ＜-40dB@5MHz
  • 傳輸類型
    單模單纖（多模可選）
  • 傳輸距離
    0~20Km/40Km/60Km/80Km/120Km
  • 工作波長
    1310nm-1620nm
  • 輸出光功率
    -5～-10dBm
  • 接收靈敏度
    -26dBm (-30dBm for 60km)
  • 音頻接口
    3.5mm
  • 音頻類型
    雙向立體聲音頻
  • 數字采樣
    96K
  • 信噪比（SNR）
    ＞75dB
  • 音頻阻抗
    600Ω 非平衡
  • 數據接口
    工業標準接線端子
  • 數據類型
    RS485/RS232
  • 支持速率
    0-400Kbps
  • 誤碼率
    <10-9
  • 平均無故障工作時間
    ＞10萬小時
  • 產品規格
    4U機架式：485L×280W×195H（mm）
