4K超高清矩陣

4K分辨率超高清數字信號矩陣切換系統

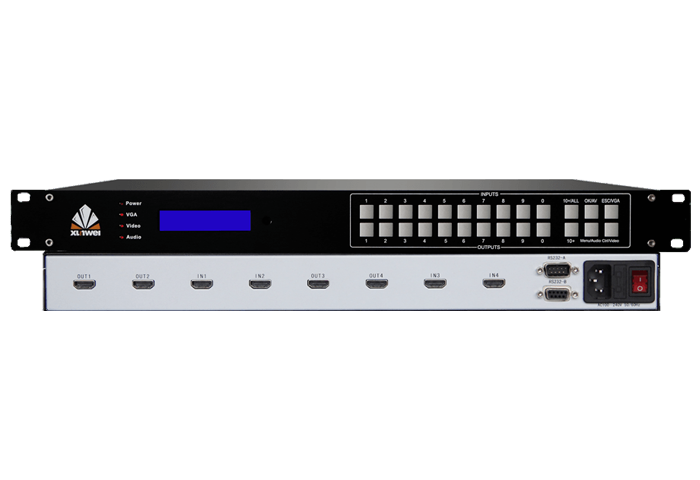

4路4K超高清矩陣

產品簡介

XUNWEI? 4K超高清矩陣切換器是訊維最新研發生產的一款多通道輸入輸出的4K超高清分辨率矩陣產品，支持超高分辨率：（3840x2160）和1080P，可連接多個不同的 4K HDMI信號輸入源, 多個不同的4K HDMI接收顯示設備。用戶可以同一時間使用多個接收顯示設備選擇任意一個不同的信號輸入源，多個顯示設備可選擇相同或不同的輸出信號。4K超高清矩陣切換器在各類指揮中心、調度中心、分析中心、會議中心、視頻會議、虛擬模擬中心、圖像展示等等多信號源的AV工程得到廣泛應用。

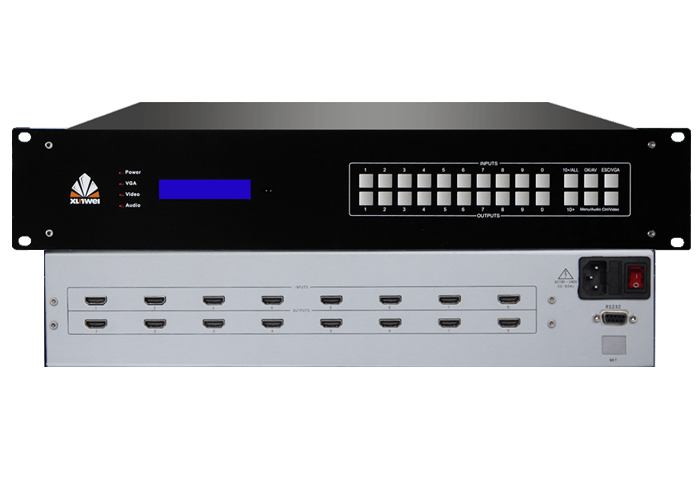

8路4K超高清矩陣

產品特性



●4K分辨率：采用超強圖像處理芯片，輕松實現4K（3840*2160）超高清分辨率。
●預案管理：提供最多32個用戶自定義的輸出通道配置方案，在客戶端可以輕松管理預案的調用與管理。
●模塊化設計：采用模塊化設計，即機箱加板卡，可根據現場需求自由擴展。（部分型號）
●控制靈活：支持RS32（軟件）、面板、遙控、網絡（選配）等多種控制方式。
●自動輪巡：可設置輪巡通道、時間、間隔，可輕松實現信號自動切換。
16路4K超高清矩陣
32路4K超高清矩陣
4K超高清矩陣系列
  • 信號輸入
    4路
  • 信號輸出
    4路
  • 帶寬(速率)
    12.75GBits
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大傳播延時
    5ns(±1)
  • 切換速度
    ≤180ns
  • 輸出分辨率
    4K/30Hz（3840*2160），1080P/60Hz
  • 信號類型
    4K超高清信號
  • 接口
    HDMI(A型19針母頭)
  • 最小電平
    0.5Vp-p
  • 最大電平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波損耗
    -30db@5MHz
  • 控制方式
    面板、遙控、軟件、網絡
  • 控制接口
    RS-232(DB9)
  • 電 源
    100VAC~240VAC,50/60Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品尺寸
    1U
  • 信號輸入
    8路
  • 信號輸出
    8路
  • 帶寬(速率)
    12.75GBits
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大傳播延時
    5ns(±1)
  • 切換速度
    ≤180ns
  • 輸出分辨率
    4K/30Hz（3840*2160），1080P/60Hz
  • 信號類型
    4K超高清信號
  • 接口
    HDMI(A型19針母頭)
  • 最小電平
    0.5Vp-p
  • 最大電平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波損耗
    -30db@5MHz
  • 控制方式
    面板、遙控、軟件、網絡
  • 控制接口
    RS-232(DB9)
  • 電 源
    100VAC~240VAC,50/60Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品尺寸
    2U
  • 信號輸入
    16路
  • 信號輸出
    16路
  • 帶寬(速率)
    12.75GBits
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大傳播延時
    5ns(±1)
  • 切換速度
    ≤180ns
  • 輸出分辨率
    4K/30Hz（3840*2160），1080P/60Hz
  • 信號類型
    4K超高清信號
  • 接口
    HDMI(A型19針母頭)
  • 最小電平
    0.5Vp-p
  • 最大電平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波損耗
    -30db@5MHz
  • 控制方式
    面板、遙控、軟件、網絡
  • 控制接口
    RS-232(DB9)
  • 電 源
    100VAC~240VAC,50/60Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品尺寸
    6U
  • 信號輸入
    32路
  • 信號輸出
    32路
  • 帶寬(速率)
    12.75GBits
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大傳播延時
    5ns(±1)
  • 切換速度
    ≤180ns
  • 輸出分辨率
    4K/30Hz（3840*2160），1080P/60Hz
  • 信號類型
    4K超高清信號
  • 接口
    HDMI(A型19針母頭)
  • 最小電平
    0.5Vp-p
  • 最大電平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波損耗
    -30db@5MHz
  • 控制方式
    面板、遙控、軟件、網絡
  • 控制接口
    RS-232(DB9)
  • 電 源
    100VAC~240VAC,50/60Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品尺寸
    12U
