邊緣融合器

高清圖像拼邊緣融合器
邊緣融合器

產品簡介

XUNWEI? 邊緣融合器是訊維自主研發生產，將多組投影機投射出的畫面進行邊緣重疊，并通過融合技術顯示出一個沒有縫隙更加明亮，超大，高分辨率的整幅畫面，畫面的效果就象是一臺投影機投射的畫面的投影機融合處理系統。采用分布式設計理念，將信號接入、畫面拼接、融合帶處理等相關功能從系統上區分開，使得不同的功能在各自獨立的硬件中處理實現，最大程度提升了設備的穩定性。內置多畫面拼接處理器和融合生成兩大功能，簡化無縫投影顯示系統的構架，信號源、融合器、投影機三點一線的結構即可完成無縫投影顯示系統。采用卡籠式機箱設計，輸入輸出板卡自由組合，完成各類輸入信號靈活接入，支持用于 SDI、 HDMI、DVI、VGA、CVBS復合視頻等高標清視頻源的多種輸入和輸出卡的組合。
邊緣融合器

產品特性



●圖像幾何校正：采用幾何校正極速處理算法，可快速調整柱面幕、平面幕；支持投影儀正投、背投、斜向及畫面縮放、平移、梯形校正、偏轉校正等功能。
●圖像顏色校正：獨有的全色域校正技術，512組色域校正參數，可有效消除多臺投影儀間的顏色差異，64條融合帶曲線控制，精確調整融合帶顏色曲線。
●圖像暗場校正：支持暗場補償功能，可自動或手動調整補償區域色階，消除實現全黑圖像下的投影機融合重疊部分的亮帶。
●CBD顯示技術：采用CBD顯示技術，超大信號上面多畫面信號顯示，畫外畫（POP）平鋪模式，畫中畫（PIP）疊加模式，畫面疊加、漫游、跨屏、縮放。
●信號同步技術：采用單時鐘純數字同步技術，在播放高速動態視頻時，圖像流暢銜接使得極具視覺價值。
●融合帶調整：具有融合帶自動羽化像素精調，圖像參數（白平衡、亮度、對比度、飽和度）調整，透明度任意調節。
●模塊化設計：采用插卡式設計，支持VGA、CVBS、HDMI、DVI、SDI等多種高標清信號板卡，應用更靈活。
邊緣融合器
邊緣融合器
拼接處理器系列

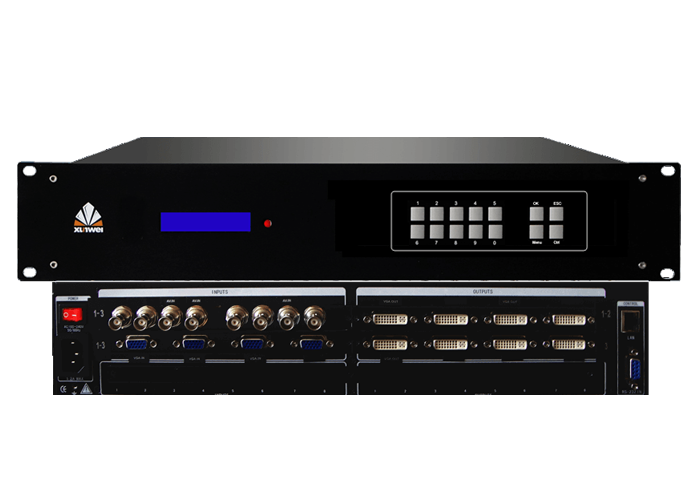

  • 視頻輸入
    4路
  • 輸入接口
    VGA、CVBS、HDMI/DVI、SDI（選配）
  • 視頻輸出
    4路
  • 輸出接口
    VGA/DVI/HDMI/SDI（選配）
  • 融合帶寬度
    1×N橫向：128、256、512、1024像素點可選；M×N：128像素點
  • 輸出分辨率
    1920×1080@60Hz
  • 圖象控制
    窗口全屏顯示，多窗口顯示，縮放，漫游 ，疊加
  • 控制方式
    遙控、串口（軟件）
  • 控制接口
    RS-232(DB9)
  • 電源
    180~240V AC, 50/60 Hz
  • 功耗
    單路最大15W
  • 環境溫度
    -20°C~+60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品規格
    標準機架式2U
  • 視頻輸入
    8路
  • 輸入接口
    VGA、CVBS、HDMI/DVI、SDI（選配）
  • 視頻輸出
    8路
  • 輸出接口
    VGA/DVI/HDMI/SDI（選配）
  • 融合帶寬度
    1×N橫向：128、256、512、1024像素點可選；M×N：128像素點
  • 輸出分辨率
    1920×1080@60Hz
  • 圖象控制
    窗口全屏顯示，多窗口顯示，縮放，漫游 ，疊加
  • 控制方式
    遙控、串口（軟件）
  • 控制接口
    RS-232(DB9)
  • 電源
    180~240V AC, 50/60 Hz
  • 功耗
    單路最大15W
  • 環境溫度
    -20°C~+60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品規格
    標準機架式2U
  • 視頻輸入
    16路
  • 輸入接口
    VGA、CVBS、HDMI/DVI、SDI（選配）
  • 視頻輸出
    16路
  • 輸出接口
    VGA/DVI/HDMI/SDI（選配）
  • 融合帶寬度
    1×N橫向：128、256、512、1024像素點可選；M×N：128像素點
  • 輸出分辨率
    1920×1080@60Hz
  • 圖象控制
    窗口全屏顯示，多窗口顯示，縮放，漫游 ，疊加
  • 控制方式
    遙控、串口（軟件）
  • 控制接口
    RS-232(DB9)
  • 電源
    180~240V AC, 50/60 Hz
  • 功耗
    單路最大15W
  • 環境溫度
    -20°C~+60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品規格
    標準機架式2U

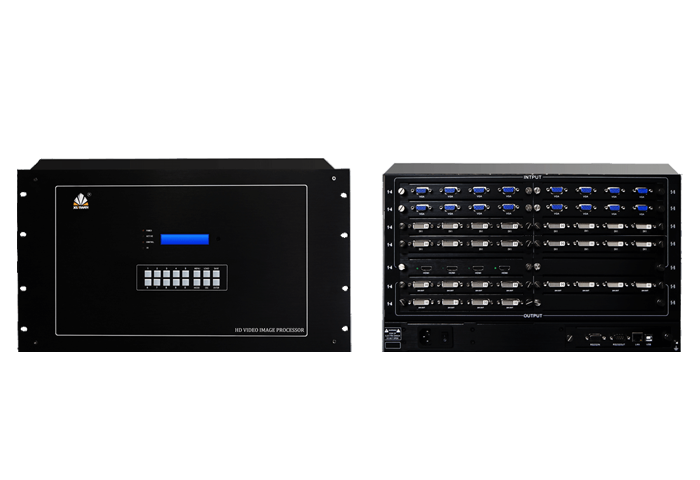

  • 視頻輸入
    32路
  • 輸入接口
    VGA、CVBS、HDMI/DVI、SDI（選配）
  • 視頻輸出
    32路
  • 輸出接口
    VGA/DVI/HDMI/SDI（選配）
  • 融合帶寬度
    1×N橫向：128、256、512、1024像素點可選；M×N：128像素點
  • 輸出分辨率
    1920×1080@60Hz
  • 圖象控制
    窗口全屏顯示，多窗口顯示，縮放，漫游 ，疊加
  • 控制方式
    遙控、串口（軟件）
  • 控制接口
    RS-232(DB9)
  • 電源
    180~240V AC, 50/60 Hz
  • 功耗
    單路最大15W
  • 環境溫度
    -20°C~+60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品規格
    標準機架式4U
